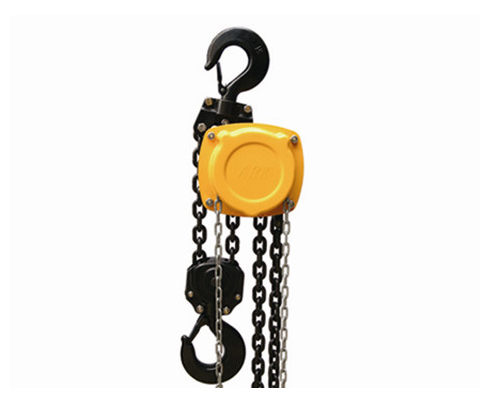

ARK型手拉葫蘆
產品名稱:ARK型手拉葫蘆
產品分類:手拉葫蘆
產品描述:
ARK型手拉葫蘆產品環境條件:使用溫度范圍:-40度-+60度。使用濕度范圍:請在100%RH以下使用,不能在水中使用。使用材料:沒有使用防火花材料或石棉等特殊材料。嚴禁超載使用。本產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
詳細介紹:
ARK手拉葫蘆-產品特點:
ARK手拉葫蘆具有安全可靠、維護簡便、機械效率高、手鏈拉力小、自重較輕便于攜帶、外形美觀尺寸較小、經久耐用的特點,適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物,尤其對于露天和無電源作業,更顯示出優越性。
1、符合相關標準,安全有保證,經久耐用。
2、韌性大,體積小、重量輕、攜帶方便
3、手拉力小、機件強度高。
4、外觀新穎,另外此款有限載系列。
ARK手拉葫蘆-操作事項:
1、嚴禁超載使用。
2、嚴禁用人力以外的其他動力操作。
3、在使用前須確認機件完好無損,傳動部分及起重鏈條潤滑良好,空轉情況正常。
4、起吊前檢查上下吊鉤是否掛牢。嚴禁重物吊在尖端等錯誤操作。起重鏈條應垂直懸掛,不得有錯扭的鏈環,雙行鏈的下吊鉤架不得翻轉。
5、操作者應站在與手鏈輪同一平面內拽動手鏈條,使手鏈輪沿順時針方向旋轉,即可使重物上升;反向拽動手鏈條,中午即可緩緩下降。
6、在起吊重物時,嚴禁人員在重物下做任何工作或行走,以免發生人身事故。
7、在起吊過程中,無論重物上升或下降,拽動手鏈條時,用力應均勻和緩,不要用力過猛,以免手鏈條跳動或卡環。
8、操作者如發現手拉力大于正常拉力時,應立即停止使用。
ARK型手拉葫蘆技術參數:
額定起重量 | 單位 | 1000kg | 2000kg | 3000kg | 5000kg |
型號 | DE-1000A | DE-2000A | DE-3000A | DE-5000A | |
標準起升高度 | M | 3 | 3 | 3 | 3 |
滿載時手拉力 | N | 250 | 300 | 330 | 380 |
試驗載荷 | Kg | 1500 | 3000 | 4500 | 7500 |
起重鏈條直徑x內寬 | Mm | 6x18 | 8x24 | 10x30 | 10x30 |
手拉鏈條直徑 | Mm | 5x25 | 5x25 | 5x25 | 5x25 |
標準手拉鏈條高度 | M | 2.5 | 2.5 | 2.5 | 2.5 |
凈重N.W | Kg | 10.5 | 15.5 | 27.1 | 41.3 |
打包重量G.M | Kg | 10.8 | 16 | 30 | 43 |
起重鏈每增加一米的重量 | Kg | 0.77 | 1.36 | 2.12 | 2.12 |
手拉鏈條沒增加一米的重量 | Kg | 0.454 | 0.454 | 0.454 | 0.454 |
a | 152 | 190 | 240 | 240 | |
b | 144 | 184 | 214 | 214 | |
尺寸 | c | 40 | 52 | 62 | 72 |
Hmin | 373 | 460 | 553 | 630 | |
e | 139 | 150 | 158 | 158 | |
紙箱包裝尺寸 | 270x180x145 | 320x260x155 | 390x270x165 | 400x360x165 |
