手動液壓搬運車的核心結構組成及簡單介紹

編輯：凌鷹起重機械瀏覽：87 添加時間：2025-03-11 10:31:56

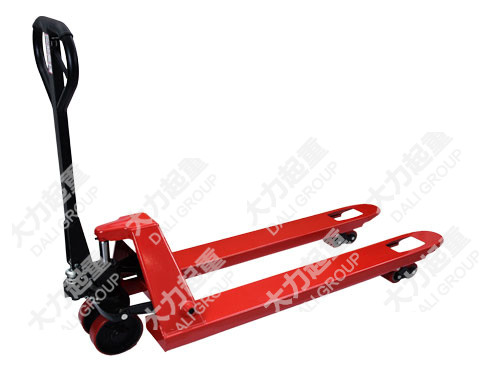

手動液壓搬運車（俗稱“地牛”）是一種人力驅動液壓系統實現貨物升降與短距離搬運的設備，廣泛應用于倉庫、車間、碼頭等場景。其核心結構、工作原理及功能如下：

一、核心結構組成

手動液壓搬運車主要由以下部件構成：

1、手柄：長度約1米，通過人力下壓操作液壓泵，控制貨叉升降。長杠桿設計顯著減少人力消耗，操作更省力。

2、液壓系統

液壓泵：將人力轉換為油液壓力能（動力部分）；

油缸：由研磨管、密封圈、一體式閥芯等組成，負責將油壓轉換為機械能，驅動貨叉升降；

控制閥：調節液壓油流量與方向，控制升降速度和穩定性。

3、車體與貨叉

車架：采用4mm以上高強度鋼板壓制，確保承載能力（載重300-1000公斤）。

貨叉：可調節寬度以適應不同托盤尺寸，表面防滑設計防止貨物滑落。

4、輪組

前輪為尼龍或聚氨酯材質，耐磨性優異；后輪帶轉向功能，提升移動靈活性。

二、工作原理

1、動力轉換：操作者下壓手柄時，液壓泵將機械能轉化為油液壓力能，推動油缸內活塞運動。

2、升降控制：油壓通過控制閥進入油缸，頂升貨叉至目標高度（通常900-1700毫米）；下降時，操作法釋放油壓，貨叉緩慢復位，避免貨物跌落。

3、安全機制

溢流閥：過載時自動泄壓，防止系統損壞；

限位裝置：部分型號配備高強度限位，確保升降范圍安全。

三、分類與特點

根據應用場景和材質差異，主要分為以下類型：

1、鍍鋅型：防銹性能強，適用于潮濕環境；

2、不銹鋼型：耐腐蝕性更優，適合食品、醫藥等潔凈度要求高的行業；

3、快起高級型：優化液壓系統，升降速度更快，效率提升；

4、重型搬運車：載重可達2噸以上，車架與輪組強化設計。

四、使用與維護注意事項

1、操作規范

使用前檢查液壓油量，選用指定型號油液補充；貨叉需完全插入托盤底部，保持貨物重心居中。

2、維護建議

定期清潔油缸和密封圈，防止雜質導致泄露；避免超載，長期閑置時釋放液壓系統壓力。

五、應用場景

特別適用于以下場景：

易燃易爆環境：無火花設計，符合防爆要求；

狹窄空間作業：車身小巧，轉彎半徑小，適合倉庫貨架間搬運；

短距離運輸：替代人力搬運，提升效率并降低勞動強度。

如需進一步了解具體型號參數或維修指南，可參考制造上技術文檔或行業標準手冊。

?
